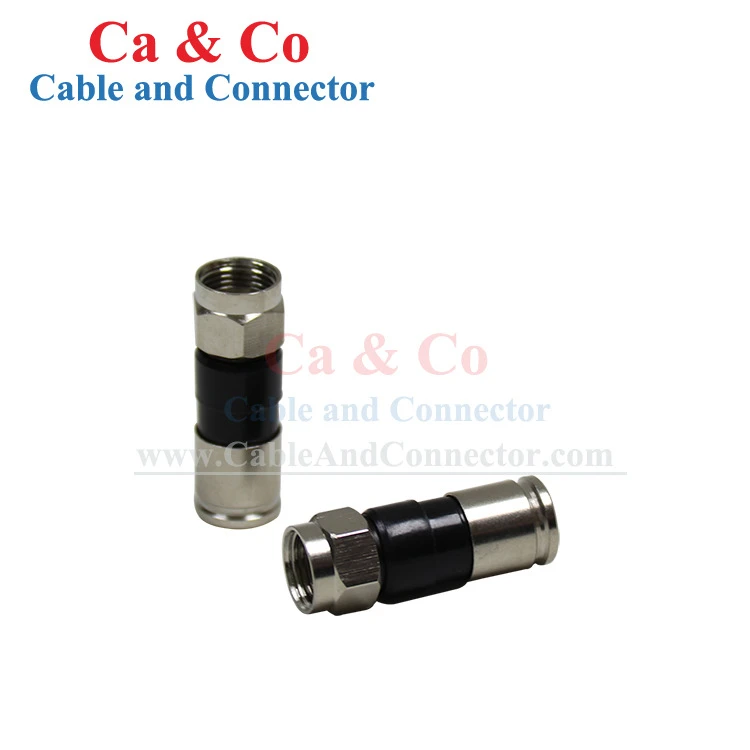

DTYHXL RG6 Compression Connector er en F--type kompressionsstik til terminering af RG6-standard--koaksialkabel i CATV, bredbånd, satellit-tv og andre 75-ohm koaksiale systemer. RG59-kompatibilitet, nikkel-belagt messing- eller zinklegeringskonstruktion og med- eller uden-O-ringkonfigurationer er tilgængelige til forskellige kabel- og installationskrav.
Specifikation
|
Produkttype |
CCYHXL RG6 kompressionsstik |
|
DAYTAI model |
CC-FC-RG6-DTYHXL |
|
Frekvensområde |
DC~1000MHz |
|
Impedans |
75 ohm (nominelt) |
|
Arbejdsspænding |
335V Maks |
|
Modstå spænding |
750V Rms |
|
Center kontakt |
Mindre end eller lig med 10 mΩ |
|
Ydre kontakt |
Mindre end eller lig med 5 mΩ |
|
Isolationsmodstand |
Større end eller lig med 1000 MΩ |
|
Velegnet til kabel |
RG6 koaksialkabel |
|
Konstruktionsmetode |
Egnet til komprimeringsværktøj (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) er valgfrit |
|
Materiale |
Forniklet messing eller zinklegering |
|
Temp. Rækkevidde |
-35~+60 grad |
RG6-kabelkompatibilitet
Standard-Shield RG6:Designet til RG6-standard-afskærmet koaksialkabel, med konnektorstrukturen tilpasset til kablets midterleder, dielektrikum, afskærmning og kappe.
RG59 Mulighed:En RG59-kompatibel konfiguration er tilgængelig for applikationer, der bruger RG59-kabel.
Kabelverifikation for masseordrer:For volumenordrer kan kabelspecifikationer eller prøver leveres til konnektorkompatibilitetsverifikation før produktion.
Kompressionsafslutning
Kabelindføring:Det forberedte koaksialkabel indsættes, indtil midterlederen når midterkontakten, og skærmen er placeret mod den ydre kontakt.
Kompressionsfiksering:Konnektoren komprimeres omkring det forberedte kabel for at fastgøre kabelkappen og bevare termineringspositionen.
Værktøj-Kontrolleret opsigelse:Kompatible kompressionsværktøjer giver kontrolleret kompression til repeterbar kabelterminering under feltinstallation og volumensamling.
75-Ohm F-type forbindelse
F--interfacet opretholder den midterste signalvej og den ydre skærmvej, der kræves til 75-ohm koaksiale systemer.
Centerkontakt:Midterlederen er fastgjort i centerkontakten for at etablere signalforbindelsen.
Ydre kontakt:Den ydre kontakt går i indgreb med kabelafskærmningslaget for at opretholde skærmforbindelsen gennem stikket.
Bredbåndsfrekvensanvendelse:Konnektoren er velegnet til CATV-, bredbånds-, satellit- og RF-distributionsapplikationer inden for dens specificerede driftsfrekvens.
Kontakt og isoleringsydelse
Lav kontaktmodstand:Center og ydre kontaktmodstand styres under produktionen for at opretholde en stabil elektrisk forbindelse efter afslutning.
Center-til-Shield-isolering:Den isolerende struktur adskiller midterkontakten fra den ydre ledende krop for at forhindre utilsigtet elektrisk kontakt mellem signal- og afskærmningsvejene.
El-inspektion:Færdige produktionsbatcher kontrolleres for kontaktmodstand, isolationsmodstand og modstå spænding i henhold til de gældende inspektionskrav.
Konnektorkonstruktion
Nikkel-belagt messing
Nikkel-belagt messing er tilgængelig til projekter, der kræver et messingkonnektorhus med en belagt overflade.
Zinklegering
Zinklegering er tilgængelig som et alternativt kropsmateriale til forskellige produkt- og indkøbsspecifikationer.
Materialevalg
Materiale specificeres før produktion i henhold til den godkendte produktkonfiguration.
Kvalitetskontrol og inspektion
Inspektion af indgående materiale:Messing, zinklegering, beklædte dele, isoleringskomponenter og O-ringe kontrolleres før samling.
Dimensions- og grænsefladeinspektion:Overordnede dimensioner, F-grænsefladedimensioner, kontaktposition og komprimerings-sektionsdimensioner kontrolleres under produktionen.
Plettering og udseendeinspektion:Pletteringstilstand, forbindelseslegeme, gevind, kontaktdele, ridser og deformation inspiceres før den endelige samling.
El-inspektion:Centerkontakt, ydre kontakt, isolationsmodstand og modstå spænding kontrolleres i henhold til de gældende inspektionskrav.
Kompressionsbekræftelse:Prøvestik afsluttes med det specificerede kabel og kompressionsværktøj for at kontrollere kabelindføring, kompressionstilstand, skærmkontakt og kabelfastholdelse.
Afsluttende inspektion:Produktmodel, konfiguration, mængde, emballage og mærkning kontrolleres i forhold til ordrespecifikationen før afsendelse.
Gentag-Ordrekontrol:Godkendte prøver eller produktionsspecifikationer kan bruges som referencer for gentagne ordrer for at opretholde ensartet produktkonfiguration mellem batch.
Konfigurationer tilgængelige for masseordrer
|
Konfiguration |
Tilgængelig mulighed |
|
Kabeltype |
RG6 Standard Shield / RG59 |
|
Kropsmateriale |
Nikkel-belagt messing/zinklegering |
|
Forsegling |
Med O-Ring / Uden O-Ring |
|
Kompressionsværktøj |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Connector Type |
F-Type komprimering |
Ansøgninger
CATV distribution
Til terminering af RG6-koaksialkabel ved CATV-distributionspunkter og abonnentforbindelser.
Bredbåndsnetværk
Til koaksiale forbindelser, der bruges i bredbåndsadgang og distributionsudstyr.
Satellit-tv
Til F--type forbindelser mellem koaksialkabel, satellitmodtagere og signaldistributionsudstyr.
Bolig koaksiale systemer
Til RG6-forbindelser i tv, bredbåndsmodem og koaksiale installationer i boliger.
RF & video distribution
Til 75 ohm koaksiale forbindelser i RF- og videosignaldistributionssystemer.
Emballage & forsendelse
Bulk pakning
Konnektorer leveres i bulkposer eller indvendige kasser i henhold til ordremængde og pakningskrav.
Karton identifikation
Eksportkartoner kan mærkes med produktmodel, konfiguration, antal og kunde-specificerede oplysninger.
OEM emballage
Posemængde, indvendig-kassemængde, etikettering og kartonmærker kan specificeres for distributører og OEM-ordrer.
Kontrol før-forsendelse
Produktkonfiguration, mængde, emballage og mærkning verificeres i forhold til ordren før afsendelse.
FAQ
Q: Hvordan ved jeg, om dette RG6-kompressionsstik passer til mit kabel?
A: Tjek kabeltype, skærmkonstruktion, kappediameter og krav til kabelforberedelse. For bulkordrer giver kabelspecifikationen eller prøven det muligt at verificere kompatibiliteten før produktion.
Q: Hvad skal jeg oplyse, når jeg anmoder om et tilbud på RG6-stik?
A: Angiv kabeltype, påkrævet antal, stikkonfiguration, O--ringkrav, materialepræference, emballeringskrav og destinationsmarked.
Spørgsmål: Kan du matche stikket til vores eksisterende kabelspecifikation?
A: Ja. Kabelspecifikationer eller prøver kan gennemgås for at bekræfte den passende konnektorkonfiguration før masseproduktion.
Sp: Kan stikket bruges med et eksisterende kompressionsværktøj?
A: Værktøjskompatibilitet bør bekræftes af stikkonfigurationen i stedet for ved stikkets udseende alene. Angiv den eksisterende værktøjsmodel, så kompatibiliteten kan kontrolleres før bestilling.
Q: Hvad er forskellen mellem et kompressionsstik og et standard F-stik?
A: Et kompressionsstik er fastgjort til koaksialkablet ved hjælp af en dedikeret kompressionsoperation i stedet for kun at stole på det gevindskårne interface. Dette giver en defineret mekanisk afslutningsproces for kabelsamling.
Q: Kan jeg bruge dette stik til gentagne installationer i marken?
A: Ja. Kompressionstermineringsmetoden er velegnet til gentagen kabelinstallation, når stikket, kabelforberedelsen og kompressionsværktøjet er korrekt afstemt.
Spørgsmål: Kan du beholde den samme konnektorspecifikation for gentagne ordrer?
A: Ja. En godkendt prøve eller produktionsspecifikation kan beholdes som reference for gentagne ordrer for at opretholde den samme produktkonfiguration.
Q: Kan du give prøver til kabelkompatibilitetstest?
A: Ja. Prøver kan leveres i henhold til den påkrævede stikkonfiguration, så kunderne kan teste stikket med deres faktiske kabel og installationsproces, før de køber i stort omfang.
Q: Hvilken information skal bekræftes før masseproduktion?
A: Nøgleelementerne er kabeltype og -konstruktion, konnektorkonfiguration, materiale, O--ringmulighed, kompressionsværktøj, emballage, mærkning og godkendt prøve eller specifikation.
