Kobber Mc Feeder kabel

Copper MC Feeder Cable er designet til at sende radiofrekvenssignaler mellem antenner, sendere, modtagere og RF distributionsudstyr. Dens koaksiale konstruktion kombinerer en indre leder af kobberrør, opskummet PE-dielektrisk, ringformet, bølget kobberydre leder og en LLDPE- eller brandhæmmende PE-kappe- for at give kontrolleret impedans, stabil RF-transmission og mekanisk beskyttelse.





Indre leder DC modstand (Ω/km)	0.78
Ydre leder DC modstand (Ω/km)	0.66
Karakteristisk impedans (Ω)	50±1.5
Kapacitans (p F/m)	76
Hastighed (%)	88
Dielektrisk styrke (KV)	10.0
Isolationsmodstand (MΩ/km)	＞1×104
Spidseffekt (KV)	205
Spidsspænding (V)	4300
Afskærings-frekvens (GHz)	3.7
Dæmpning og gennemsnitlig effekt (maksimal dæmpningsværdi skal være 105 % af den nominelle dæmpningsværdi)



Frekvens (MHz)	Dæmpning (@20 grader, d B/100m)	Gennemsnitlig effekt (kv)
200	1.20	8.12
450	1.87	5.22
800	2.59	3.78
900	2.77	3.69
1000	2.94	3.32
1500	3.73	2.62
1800	4.16	2.35
2000	4.43	2.21
2200	4.76	2.21
2500	5.08	1.92
3000	5.68	1.72





800MHz~1000MHz	1.10
1700MHz~2500MHz	1.15
2500MHz~3000MHz	1.20





Standard kabel HCTAY-50-32 Brandhæmmende-kabel HCTAYZ-50-32

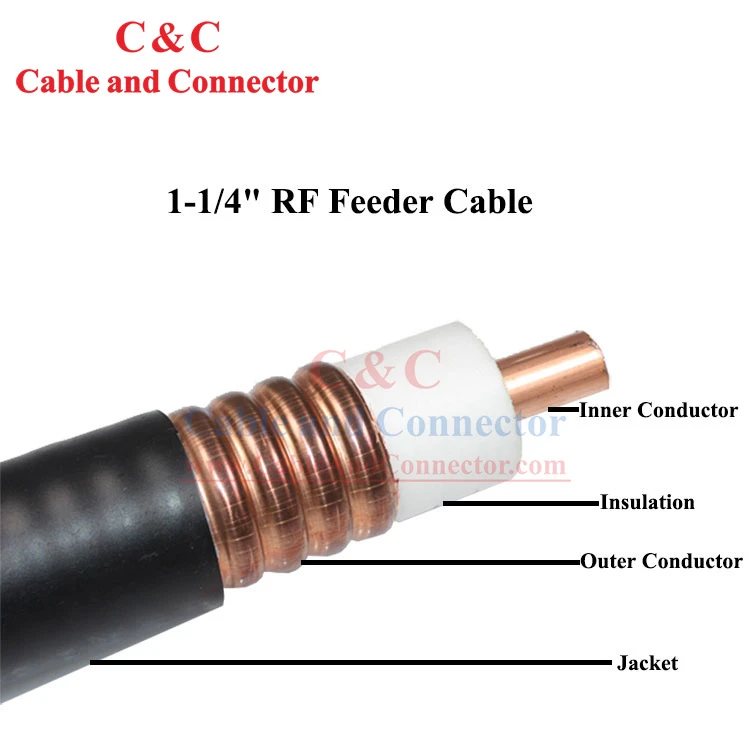

Konstruktion
Indre dirigent	Materiale	Kobberrør
	Diameter (mm)	13.1±0.1
Isolering	Materiale	Opskummet PE
	Diameter (mm)	32.5±0.25
Yderleder	Materiale	Ringformet korrugeret kobberrør
	Diameter (mm)	35.7±0.3
Jakke	Materiale	LLDPE eller brandhæmmende-PE
	Min. tykkelse (mm)	＞1.2
	Diameter (mm)	38.8±0.30



Bøjningsradius (mm)	Enkelt bøjning	200
	Gentagen bøjning	380
Trækstyrke (N)		2500
Kabelvægt (kg/km)		880
Anbefalet temperatur (grad)	Opbevaring	-70~+85
	Installation	-40~+60
	Drift	-55~+85





Stabil 50Ω impedans
Den koaksiale struktur opretholder en kontrolleret 50Ω transmissionsvej, mens den opskummede PE-dielektrik holder lederafstanden ensartet for stabil impedans.

Lav signaldæmpning
Kobberlederne og opskummet PE-dielektrikum er designet til at minimere RF-transmissionstab på tværs af det specificerede frekvensområde, hvilket hjælper med at opretholde signalstyrken over fødelængden.

Lav VSWR
Den ensartede koaksiale konstruktion reducerer signalrefleksion og understøtter effektiv RF-effektoverførsel mellem tilsluttet udstyr.





Kobberrør indre leder
Kobberrøret giver en ledende RF-transmissionsvej med kontrollerede dimensioner for ensartet elektrisk ydeevne.

Opskummet PE dielektrisk
Det opskummede PE-lag bevarer adskillelsen mellem lederne, samtidig med at det bidrager til kablets impedans og transmissionskarakteristika.

Ringformet korrugeret kobber ydre leder
Det korrugerede kobberrør giver kontinuerlig afskærmning, mens det tillader kablet at bøje under installationen uden at kompromittere den koaksiale struktur.

LLDPE eller brandhæmmende-PE-jakke
Den ydre kappe beskytter kablet mod håndtering og installation. LLDPE leveres til standardkonstruktion, mens brand-hæmmende PE er tilgængelig, hvor der gælder yderligere brand-ydelseskrav.





Fleksibel bølgepapkonstruktion
Den ringformede bølgede ydre leder muliggør kontrolleret bøjning under føring, hvilket gør kablet lettere at håndtere omkring udstyr og installationspunkter.

Mekanisk beskyttelse
Den ydre kobberleder og PE-kappen giver beskyttelse til den interne transmissionsstruktur under kabeltræk, håndtering og installation.

Temperatur-Tilpasset konstruktion
Kablet er designet med definerede opbevarings-, installations- og driftstemperaturområder for at understøtte brug under forskellige miljøforhold.





Inspektion af kobberleder
Kobberrørsmaterialer inspiceres for dimensionel konsistens, overfladetilstand og materialekvalitet, før de går i kabelproduktion. Lederens dimensioner styres for at opretholde den konstruerede koaksiale struktur.

Dielektrisk ekstruderingskontrol
Den opskummede PE-dielektrikum produceres omkring den indre leder med kontrollerede dimensioner og ensartethed. Det dielektriske lag inspiceres for at sikre ensartet adskillelse mellem de indre og ydre ledere.

Bølgeformede leder
Den ydre kobberleder er formet til en ringformet bølget struktur omkring dielektrikumet. Produktionsinspektion fokuserer på den dannede diameter, korrugeringstilstand og overfladeintegritet.

Ekstrudering af jakke
LLDPE- eller brandhæmmende PE-kappe-ekstruderes over den færdige koaksiale struktur. Jakkedimensioner, overfladetilstand og kabelidentifikation kontrolleres under produktionen.

Færdig kabeltestning
Det færdige kabel inspiceres for vigtige elektriske, dimensionelle og mekaniske egenskaber før forsendelse. RF-relateret inspektion kan omfatte impedans, dæmpning og VSWR-testning sammen med ledermodstand og færdige kabeldimensionstjek.

Afsluttende inspektion
Før emballering kontrolleres det færdige kabel for kabeludseende, mærkning, dimensioner, emballagelængde og produktidentifikation for at sikre, at det medfølgende kabel svarer til produktions- og ordrekravene.





Tydelig produktidentifikation hjælper entreprenører, distributører og projektteams med at styre kabler under opbevaring og installation. Kabel- og tromlemærker kan bruges til at identificere kabeltype, produktspecifikation, produktionsoplysninger og forsendelsesdetaljer.

For projektordrer kan produktidentifikation og emballageinformation koordineres med kundens indkøbs- og lagerkrav, hvor det er relevant.





Produktet opfylder gældende RoHS-krav for begrænsede stoffer. RoHS-overensstemmelsesoplysninger kan leveres som en del af den tekniske dokumentation, der kræves til kundekvalificering, projektgodkendelse og indkøbsregistre.





Standard emballagelængde -500 m kabel pr. trætromle til bulktransport og projektinstallation.

Kabelbeskyttelse -Kablet er sikkert viklet på tromlen for at reducere deformation og håndteringsskader under transport.

Nem implementering -Tromleemballage understøtter kontrolleret kabeludbetaling under installationen og hjælper med at reducere unødvendig kabelhåndtering.

Tromleidentifikation -Produktspecifikationer og forsendelsesoplysninger kan markeres på tromlen til modtagelse og lagerstyring.

Projektpakke -Tilpassede kabellængder eller emballagekrav kan diskuteres for bulk- og projektordrer.
