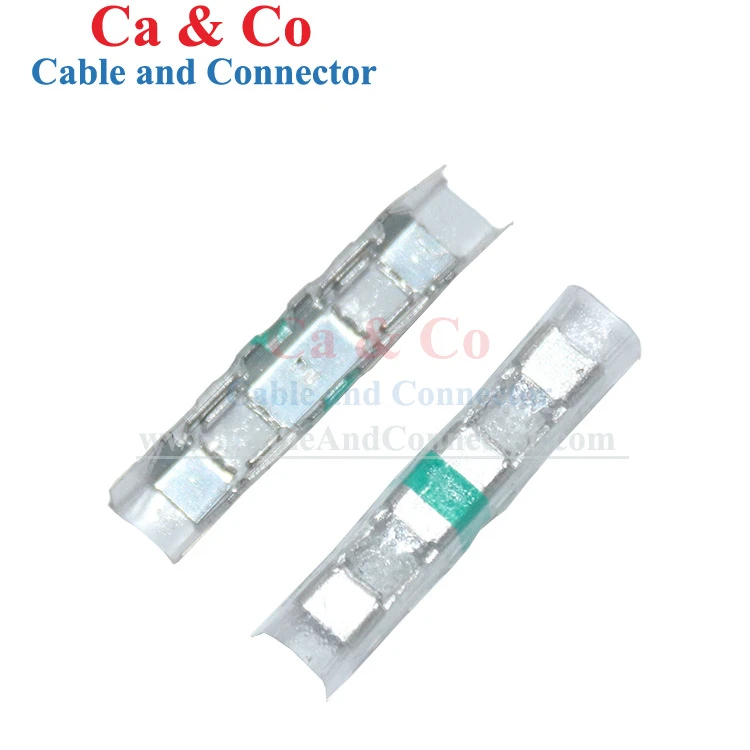

Den grønne stribede Picabond splejsningskonnektor er en isolationsforskydningskonnektor designet til at splejse isolerede massive kobberledninger i telekommunikations- og kobberkommunikationsnetværk. Dens indvendige kontaktstruktur trænger ind i lederisoleringen under krympning og etablerer elektrisk kontakt uden konventionel ledningsafisolering.
Specifikation
|
Punkt |
Navn |
Billede |
Mode |
CA&CO model |
Velegnet til kabel |
Maksimal isolering OD |
Materialer |
|
|
MM |
Tommer |
|||||||
|
1 |
UY stik |
|
|
CAC-BUT-UY |
Massivt kobberkabel: 0,7-0,4 mm (21-26AWG) |
1.52 |
0.060" |
PP plasthus; bronze fortinnet klinge |
|
2 |
UY2 stik |
|
|
CAC-BUT-UY2 |
Massivt kobberkabel: 0,4-0,9 mm (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
UR2 stik |
|
|
CAC-BUTT-UR2 |
Solid kobberkabel: 0,4-0,9 mm (19-26AWG) luftkerne eller 0,65-0,4 mm (22-26WAG) |
2.08 |
0.082" |
|
|
4 |
UB2A stik |
|
|
CAC-TAP-UB2A |
Solid kobber luftkerne fyldt kabel: 0,9-0,4 mm (19-26AWG) |
2.08 |
0.082" |
|
|
5 |
UR-stik |
|
|
CAC-BUTT-UR |
Velegnet til massivt kobberfyldt kabel: 0,9-0,4 mm (19-26AWG) luftkerne eller 0,65-0,4 mm (22-26WAG) |
1.67 |
0.066" |
PC plastikhus; bronze fortinnet klinge |
|
6 |
UG stik |
|
|
CAC-TAP-UG |
Solid kobber luftkerne fyldt kabel: 0,9-0,4 mm (19-26AWG) |
1.67 |
0.066" |
|
|
7 |
U1R stik |
|
|
CAC-TAP-U1R |
Massivt kobberkabel: 0,9-0,5 mm (19-24AWG) |
3.18 |
0.125" |
|
|
8 |
U1B stik |
|
|
CAC-TAP-U1B |
Massivt kobberkabel: 1,3-0,9 mm (16-19AWG) |
3.18 |
0.125" |
|
|
9 |
UDW2 stik |
|
|
CAC-TAP-UDW2 |
Massivt kobberkabel: 0,9-1,3 mm (16-19AWG) |
4.4 |
0.17" |
PP plasthus; bronze fortinnet klinge |
|
10 |
101 B To-leder inline-stik |
|
|
CAC-TWIC-101B |
Massivt kobberkabel: 0,6-0,4 mm (22-26AWG), : 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
PC plastikhus; bronze fortinnet klinge; Gel fyldt |
|
11 |
101 E To-leder inline-stik |
|
|
CAC-TWIC-101E |
Massivt kobberkabel: 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
|
|
12 |
Selv-stripping af Dropwire Stik 557TG |
|
/ |
CAC-SSDC-557TG |
Massivt kobberkabel: 0,6-1,3 mm (22-16AWG) |
3.0 |
0.12" |
PP plasthus; bronze fortinnet klinge |
|
13 |
Fugtsikker selv-stripping 314-stik |
|
/ |
CAC-MPSS-314 |
Massivt kobberkabel: 0,6-1,25 mm (22AWG-16AWG) |
3.08 |
0.12" |
PA66 plastikhus; bronze fortinnet klinge |
|
14 |
Blå stribet Picabond splejsningsstik |
|
/ |
CAC-SPSC-BLÅ |
Massivt kobberkabel: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Bronze; PET isolering |
|
15 |
Grøn stribet Picabond splejsningsstik |
|
/ |
CAC-SPSC-GRØN |
Massivt kobberkabel: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Messing; PET isolering |
Emballageoplysninger
|
Produktnavn |
Grøn stribet Picabond splejsningsstik |
|
|
CA&CO model |
CAC-SPSC-GRØN |
|
|
Rulle (en karton i en rulle) |
Inderkasse |
1000 stk: 27*5*28CM |
|
Yderkasse |
10000 stk: 57,5*28*26,5CM |
|
|
N.W |
9 kg |
|
|
G.W |
10 kg |
|
|
Bulk (plastikboks) |
Inderkasse |
1000 stk: 15*15*10,5 cm |
|
Yderkasse |
10000 stk: 77,5*31,8*12,5CM |
|
|
N.W |
11 kg |
|
|
G.W |
12 kg |
|
Isolering Forskydning Kontakt Design
Kontakt gennem isolering
Kontaktelementet trænger ind i lederisoleringen under krympning og når kobberkernen, hvilket eliminerer behovet for at strippe isoleringen før afslutning.
Kontakt for blik-belagt messing
Messingkontakten bruger en tin-belagt overflade til at danne den ledende grænseflade med kobberlederen, mens den giver en beskyttet kontaktflade.
Retention af krympet leder
Konnektoren komprimeres mekanisk rundt om de placerede ledere under installationen, hvorved lederne sikres, mens kontaktelementet etablerer den elektriske forbindelse.
Kompatibilitet med massiv kobbertråd
Telekom kobberledere
Designet til solide kobberledere, der bruges i telekommunikation og kobberkommunikationskabler.
Forberedelse af feltsplejsning
Konnektoren accepterer isolerede ledere direkte, hvilket reducerer de nødvendige forberedelsestrin før krympning.
Vedligeholdelse og udskiftning
Velegnet til reparation af kabelpar, udskiftning af forbindelse og andre vedligeholdelsesopgaver, der involverer eksisterende kobberledninger.
Ansøgninger
Telecom Copper Network Installation
Anvendes til splejsning af massive kobberledere under installations- og tilslutningsarbejde i traditionelle tele- og kobberkommunikationsnetværk.
Reparation af kobberkabel
Velegnet til reparation af eksisterende kobberkabelforbindelser, hvor beskadigede eller modificerede ledere skal genforbindes i marken.
Netværksvedligeholdelse og udskiftning
Anvendes af teleentreprenører og vedligeholdelsesteams som en erstatningssplejsningskomponent til at servicere eksisterende kobberinfrastruktur og vedligeholde konnektorbeholdninger.
Driftsbetingelser
PET isoleringshus
PET-huset giver elektrisk isolering omkring kontaktenheden og beskytter den færdige konnektorstruktur under håndtering og installation.
-30 grader til +70 graders drift
Konnektoren er specificeret til driftstemperaturer fra -30 grader til +70 grader, og dækker en lang række forhold, der opstår ved installation og vedligeholdelse af telekommunikationskabler.
Angivne anvendelsesbetingelser
For at opnå ensartet termineringsydelse bør stikket vælges og installeres i henhold til det specificerede lederområde, krympemetode og driftsbetingelser.
OEM & tilpasset emballage
|
Tilpasningselement |
Tilgængelige muligheder |
|
Emballeringsmetode |
Rulle eller bulk plastikboks |
|
Pakningsmængde |
Kundespecificeret mængde for indre og ydre emballage |
|
Produktetiket |
Produktnavn, modelnummer, specifikation eller kunde-specificerede oplysninger |
|
Kartonmærkning |
Kunden-specificerede kartonmærker og forsendelsesoplysninger |
|
Pakkekonfiguration |
Tilpasset indvendig-kasse og ydre-kartonarrangement |
|
Emballagemateriale |
Standard- eller kundespecificeret-emballagemateriale |
|
Gentag ordrer |
Godkendte emballagespecifikationer bevares for efterfølgende ordrer |
Kvalitetskontrol
Inspektion af indgående materiale
Messingkontaktmaterialer og PET-isoleringskomponenter kontrolleres for dimensioner, overfladetilstand og materialeoverensstemmelse før produktion.
Kontakt & belægningsinspektion
Formede messingkontakter kontrolleres for kontaktgeometri og blik-belægningstilstand, inklusive den specificerede pletteringstykkelse på mere end 2 μm.
Bolig & Samling Eftersyn
PET-huse inspiceres for formfejl, dimensioner og grøn identifikation. Kontaktelementer kontrolleres derefter for korrekt placering under montering.
Crimp Performance Check
Produktionsprøver krympes med de specificerede solide kobberledere for at verificere kontaktindgreb, forbindelsesdannelse og ledertilbageholdelse.
Afsluttende inspektion
Færdige partier inspiceres for udseende, monteringstilstand, produktidentifikation, mængde og emballage før afsendelse.
Indkøbsoplysninger
Prøve før massebestilling
Der kan arrangeres prøver, så købere kan verificere konnektorkonstruktion, lederkompatibilitet og installationsydelse, før de forpligter sig til en produktionsmængde.
Specifikationsbekræftelse
Før produktionen kan købere bekræfte forbindelsesmodellen, gældende ledersortiment, emballeringsmetode, pakkemængde og mærkningskrav med leverandøren.
Bulk emballage
Standard bulkpakning er tilgængelig i 1.000-styks indvendige kasser og 10.000 styks ydre kartoner, med rulle- og plastbokspakningsmuligheder tilgængelige i henhold til den valgte konfiguration.
Ordre dokumentation
Produktspecifikationer, emballagedetaljer og relevante tekniske eller overensstemmelsesdokumenter kan bekræftes i henhold til kravene på ordre- og destinationsmarkedet.
FAQ
Q: Hvad bruges en grønstribet Picabond-splejsningsforbindelse til?
A: Det bruges til at splejse isolerede solide kobberledere i telekommunikations- og kobberkommunikationsnetværk, især til installation, reparation og vedligeholdelsesarbejde.
Q: Hvordan vælger jeg det rigtige Picabond-splejsningsstik?
A: Valget bør baseres på ledermateriale, lederdiameter, isoleringsdimensioner, splejsningskonfiguration og konnektorens specificerede anvendelse. Tilslutningsmodellen skal bekræftes før bestilling.
Q: Hvad er forskellen mellem et Picabond-splejsningsstik og et konventionelt ledningssplejsningsstik?
Sv: En IDC-stik i Picabond-stil- danner kontakt gennem lederisoleringen under krympning, hvorimod konventionelle konnektorer kan kræve, at lederen afisoleres, før forbindelsen foretages.
Sp: Kan dette stik bruges til reparation af kobberkabel?
A: Ja. Den kan bruges til reparations- og udskiftningsarbejde, der involverer solide kobberledere i eksisterende tele- og kobberkommunikationsnetværk.
Q: Hvilket krympeværktøj kræves til et Picabond splejsningsstik?
A: Der skal bruges et kompatibelt krympeværktøj designet til konnektortypen og lederområdet. Købere bør bekræfte værktøjets kompatibilitet med stikmodellen før installation.
Q: Kan dette stik leveres til telekommunikationsdistribution?
A: Ja. Konnektoren er tilgængelig for B2B-indkøb af teledistributører, entreprenører og vedligeholdelsesleverandører, der kræver bulkmængder til netværksservice og erstatningsapplikationer.
Q: Hvad skal jeg bekræfte, før jeg afgiver en masseordre?
A: Købere bør bekræfte konnektormodellen, lederkompatibilitet, påkrævet mængde, emballagekonfiguration, mærkningskrav og al dokumentation, der er nødvendig for deres marked.
Spørgsmål: Kan den grønne stribede Picabond-splejsningsforbindelse bruges i udendørs telekommunikationsapplikationer?
A: Konnektoren har et specificeret driftstemperaturområde på -30 grader til +70 grader. Egnethed til en bestemt udendørs installation bør også vurderes i forhold til applikationens kabelkonstruktion, indkapsling og miljøforhold.
Q: Kan du levere dokumentation til distributør- eller projektgodkendelse?
A: Produktspecifikationer, materialeoplysninger, emballagedetaljer og relevante tekniske dokumenter eller overensstemmelsesdokumenter kan leveres i henhold til ordrens krav.
Spørgsmål: Er den grønne stribede Picabond-splejsningsforbindelse tilgængelig til OEM-ordrer?
A: OEM-emballage og kundespecificerede-pakkekonfigurationer kan diskuteres for kvalificerede bulkordrer, herunder emballagemængde, produktmærkning og krav til kartonmærkning.
